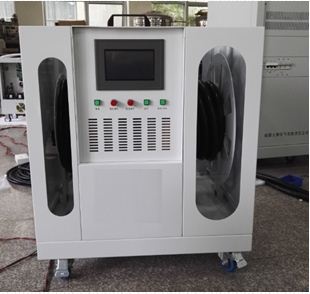

可用于將市電轉換為28V直流電，供設備使用；
可用于飛機及機載設備、雷達、導航等軍用或民用電子設備，以及其它需要28.5V直流電源的場合；
|
1 用途及安裝位置 1.1 用途 ? 可用于將市電轉換為28V直流電，供設備使用； ? 可用于飛機及機載設備、雷達、導航等軍用或民用電子設備，以及其它需要28.5V直流電源的場合； ? 為GA飛機提供地面試驗用電源。 1.2 維護對象安裝位置及接口 與機上接口：PJ500 1.3 安裝位置 地面電源； |
|
||
|
2 產品形式
、 物理產品 軟件產品
|
|
||
|
3主要技術要求 3.1 通用技術要求 ? 設備的研制應符合GJB572A-2006《飛機外部電源供電特性及一般要求》； ? 設備顏色按GJB2100《飛機地面保障設備顏色要求》； ? 電源品質符合GJB181A-2003相關規定； 3.2專用技術要求 3.2.1 功能要求 能將市電轉換成28V直流電，滿足機上用電需求。 3.2.2 使用環境要求 ? 溫度：-20℃～ +60℃； ? 存儲溫度：-40℃～60℃； ? 濕度：≤90%，不凝露； 3.2.3 技術指標 3.2.3.1 輸入 ? 單相電壓：220×（1±15%） V+PE； ? 頻率：50×（1±15%）HZ； 3.2.3.2 輸出 （1）輸出電壓 ? 額定28.5V； ? 設置范圍：28VDC±10%可調； （2）輸出電流： 輸出電流范圍：0～200A； （3）電源品質： ? 穩壓精度：≤±1%FS（注：FS含義為滿量程）； ? 電源調整率：±0.5%FS； ? 負載調整率：±1%FS； ? 動態特性：超調量及恢復時間滿足GJB572A-2006要求； ? 顯示及調節：電流及電壓均具備顯示及調節功能。 （4） 顯示 ? 電流及電壓均通過LCD顯示，其精度分別為： ? 電壓顯示精度：0.1V， ? 電流顯示精度：1A以內。 （5）調節 ? 輸出電壓紋波含量：＜200mv（rms）； ? 調節操作采用觸摸屏輸入方式； 3.2.3.3 保護功能 ? 輸出過壓 ? 輸出過流 ? 逆變故障 ? 內部過熱保護 3.2.3.4 可靠性： ? MTBF:不小于800h； ? MTTR:不大于0.5h。 3.2.3.5 綜合特性： ? 效率：＞80%； ? 噪音：＜60dB； ? 冷卻方式：風冷； ? 防護等級：IP20。 3.2.4 其他要求： 3.2.4.1 帶有兩個220V/50Hz市電插座并具有良好的電氣安全性； 3.2.4.2 輸入、輸出電纜有相應的電纜收納掛架。
3.2.4.3 輸入電纜長度：≥20米， 3.2.4.4 輸出電纜長度：≥10米； 3.2.4.5 設備安裝腳輪及拉桿，方便移動； 3.2.4.6 設備應配有可重復使用的鋁合金包裝箱。 4 實現方案 4.1 控制回路方案 4.1.1 采用模擬PID調節器，實現設備的閉環控制： 4.1.2 采用微控制器實現設備的輸入給定、信號反饋、顯示等； 4.1.3 控制方式：恒壓限流，電壓環雙環：正常工作時為控制環，當該控制環故障開路時，無縫連接到保護環，該保護環將輸出電纜端電壓嵌在30V，無過沖，同時斷開主功率回路并報警。
4.2 功率回路方案 4.2.1 采用高頻PWM開關電源技術，設備動態響應好； 4.2.3 采用軟開關技術，減小損耗，設備體積更小更輕； 5 質量保證和質量控制要求 5.1 嚴格按照《ISO9001:2008》質量認證體系執行； 5.2 采用現有成熟技術； 5.2 進行可靠性、維修性、測試性設計，以提高產品的固有質量特性。 5.3 嚴格控制所選用的成品質量。在選型、采購、入庫、驗收等環節嚴格把關。必須使用合格品，次品不準使用。 5.4 嚴格執行技術狀態管理。 |
|
||
|
6 備 注 6.1 設備保證期 1年
|
|||
